蓄能器组件说明书
(中文版)
一、产品概述与特点
蓄能器组件是一款高效能、可靠性强的能量存储装置，由单台或多台蓄能器组成，主要用于液压系统中，在系统中起到平衡压力波动、减小冲击、和补充能量、提高系统稳定性等功效，大量用于润滑油系统、控制油系统等。该产品具有以下特点：
1、结构简单易于安装与调试， 耐久性好，使用寿命长。
2、在线监测方便，操作简单，维护成本低。
二、技术参数与规格
1、额定工作压力：从润滑油系统0.1MPa 到控制油系统31.5MPa。
2、组件容积：根据客户需求定制，最多可以多台蓄能器组成容积超过2000L。
3、工作温度范围：-40℃～+93℃。
4、工作介质：液压油、乳化液、水-乙二醇、磷酸酯抗燃油等，皮囊预充气仅限99.5%氮气。
三、安装与调试步骤
1、根据系统布局选择合适的安装位置，确保蓄能器安装稳固，并预留适当的维修空间。
2、连接蓄能器与液压系统的管路，确保连接牢固、密封良好。
3、检查紧固各部连接件，关闭所有阀门；使用专用充气工具检查蓄能器预充气压力。
4、蓄能器组投入使用时应逐个并渐渐开启进出油阀，检查有无泄漏，压力正常后再继续下一步操作。
四、使用方法与注意事项
1、在使用前，请仔细阅读本说明书，了解蓄能器的性能及操作规范。
2、严禁超过蓄能器的额定工作压力使用，以免发生安全事故。
3、定期检查蓄能器的充气压力，如有下降应及时充气。
4、注意保持蓄能器周围的清洁，避免灰尘、油污等杂物影响性能。
5. 低压蓄能器充氮时应关闭压力表开关，禁止用小量程压力表充氮，以免压力表损坏。
6. 严禁皮囊无压启机，保证皮囊预充压力值和油液清洁，
7. 避免皮囊超期服役：依据使用说明书和实际工况，皮囊正常无特殊情况使用寿命一般为三年，建议收货后18 个月对皮囊进行维护检验，必要时需及时更换。
五、维护保养与检修
1、定期对蓄能器进行外观检查，如有泄漏、锈蚀等现象应及时处理。
2、皮囊和密封件均为橡胶制品易老化，每三年需对蓄能器进行一次皮囊和密封件的更换，防止橡胶件等老化造成安全事故。
3、发现蓄能器性能下降或出现故障，首先应隔离蓄能器，及时联系厂家专业人员进行检修或更换。
六、故障排除与诊断
1、发现蓄能器充气压力不保，可能是密封不良或者皮囊破裂导致泄漏所致，请检查并紧固各连接部位货在专业人员指导下更换皮囊或密封件。
2、蓄能器在工作中出现漏油，可能是内部密封件损坏或安装不当，请联系专业人员进行检修。
七、安全操作规范
1、操作人员必须熟悉蓄能器的性能及安全操作规范，严禁未经培训的人员操作。
2、在进行安装、调试、检修等操作时，必须确保蓄能器与系统断开，并释放内部压力。
3、严禁在蓄能器筒体上进行焊接、切割等明火作业，以免破坏蓄能器的力学性能。
4、为了确保皮囊质量：非专业人员不得随意拆卸蓄能器皮囊，应在专业人员正确指导下拆卸组装或请专业人员操作。
八、蓄能器组
请务必按照本说明书的要求操作和维护蓄能器，确保系统的正常运行和人员的安全。
售后服务：郑先生，15021816660
上海赛恩工贸有限公司
电话：021-66872528、66872529.
公司地址：上海市飞马路228号
公司邮箱：shsaien@163.com
公司网址：www.shsn168.cn
附录：

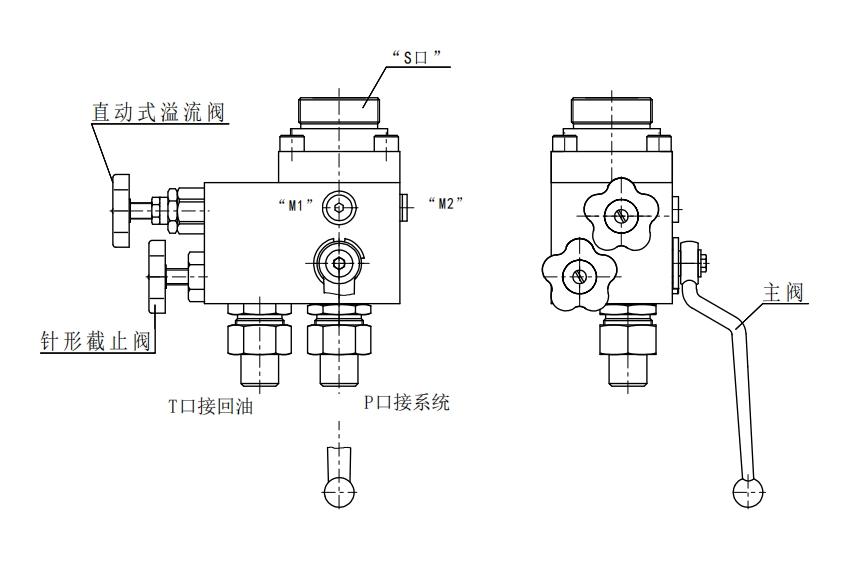

AQF型蓄能器安全球阀操作指导
AQF型蓄能器安全球阀，安装于蓄能器和液压系统之间，控制蓄能器的油液进出、溢流及卸压放油。其组成和各部件的作用和操作方法是：进出油手柄（主阀）垂直方向是开，90°方向是关。当系统启泵后先顺时针方向关闭回油手轮，再缓缓打开进出油阀；溢流阀手轮顺时针方向是调高额定压力，逆时针方向是调低额定压力；调节时先将锁紧螺母松开后再操作，正常情况额定压力值是厂家试验时调好的，不需要动。如遇到运行时系统压力低，压力无法升至正常值才需要调节；回油手轮顺时针方向是关闭，逆时针方向是回油。正常运行时请保持关闭状态，维修蓄能器时先将进出油手柄关闭后逆时针方向打开回油开关泄压至压力表为0.
AJS型蓄能器控制阀组操作指导
AJS型蓄能器控制阀组，安装于蓄能器和液压系统之间，控制蓄能器油液的进出、溢流及卸压放油。其组成和各部件的作用和操作方法是：进出油手柄（主阀）垂直方向是开，90°方向是关；溢流阀额定压力厂家试验时已设定请勿轻易调节；卸压放油用控制阀是左下方的手轮，顺时针方向是关，逆时针方向是开。正常运行时保持关的状态。具体操作方法与AQF安全球阀相同。
SAF蓄能器安全截止阀块操作指导
SAF蓄能器安全截止阀块，安装于蓄能器和液压系统之间，控制蓄能器油液的进出、溢流及卸压放油。其组成和各部件的作用和操作方法是：截止阀进出油手柄垂直方向是开，90°方向是关；溢流阀是厂家试验时调节好的，正常情况请勿操作；手动卸荷阀是卸压放油用，垂直方向是关，90°方向是开，正常运行过程应处于关闭状态。
高压蓄能器集成块安全操作指导
高压蓄能器集成块，安装于蓄能器和液压系统之间，控制蓄能器油液的进出和卸压放油。其组成和各部件的作用和操作方法是：插装截止阀顺时针方向是开，逆时针方向是关；小的插装截止阀是卸压放油用，顺时针方向是关，逆时针方向是开，正常运行过程应处于关闭状态。
