50L蓄能器组件(SH03.73.18G01)说明书
(中文版)
1、概述
囊式蓄能器由蓄能器壳体和皮囊两部分组成，囊内充氮气，囊外充液压油。蓄能器的工作原理是气体可压缩的原理。
2、蓄能器用途
储存能量
吸收（消除）脉动
吸收（缓和）冲击
补偿泄漏
补偿容积
吸收振动
平衡作用
流体分隔器
3、蓄能器结构

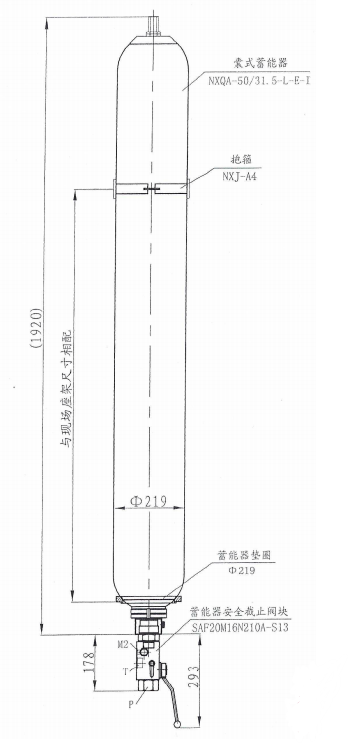

蓄能器结构见下图
4、型号介绍
NXQA-50/31.5-L-E-I
NXQ——囊式蓄能器
A——结构形式：A型
50——公称容积（L）
31.5——公称压力（MPa）
L——螺纹连接
E——抗燃油
I——疲劳型式试验要求类别
蓄能器安全截止阀SAF20-M16210A-S13
5、蓄能器使用说明
5.1充气
充气工具：CQJ-40
皮囊充入气体：仅限99.9%氮气
充氮压力应为蓄能器最低工作压力的0.6—0.9倍。
充氮时必须徐徐开启氮气阀门，缓慢充气，确保皮囊完全展开后再充气到预定值。
5.2安装
蓄能器原则上垂直安装，用抱箍和支承座固定。
5.3维修
当蓄能器出现故障时，先关闭进出油阀，打开回油开关将蓄能器内的油压卸载。维修必须由专业人员操作。切勿私自拆装，否则发生安全事故本公司概不负责。
5.4安全截止阀
安全截止阀进出油开关委长手柄、左上角为溢流阀调节开关，厂家已设定请勿随便调节，溢流阀下方是回油阀开关。
